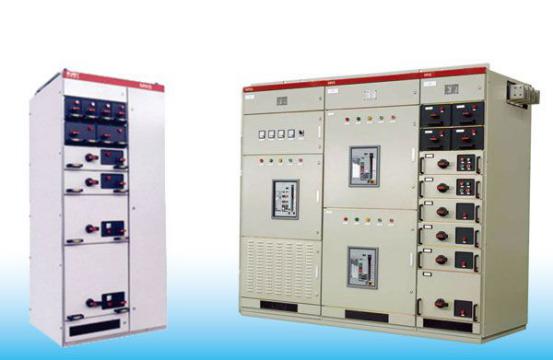

自制MNS低壓抽氣開關柜具有以下特點:(1)緊湊的機柜設計；(2)結構通用性強，裝配靈活；(3)安全性好；(4)高技術性能。

由于上述特點，該機柜滿足了客戶在不同使用條件下的需求，受到了廣大用戶的認可和歡迎。

然而，在改進前的應用中仍然存在許多不足。例如:開關柜拆卸后蓋板不方便；在機柜中安裝電纜很困難，維護不方便，現場施工不安全。主連接器容易偏離方向，并且不耐用。輔助連接器容量太小，容易損壞。機械鎖緊機構可靠但復雜；高價等。

作為回應，一些公司對機柜進行了如下簡化和改進:

(1)后蓋板改為后門(當柜寬為1000毫米時約為兩扇門)。后蓋板的上下部分沖壓有散熱通風孔，并用鋼絲網焊接。

(2)水平總線從機柜的后部移動到機柜的上部后部。階段A、B和C的順序從原來的上、中、下變化到后、中、前。水平N線和PE線(或筆線)的位置保持不變。優點是電纜施工方便，維護和更換安全。

(3)塑料功能板減少到原來的一半，降低了成本。

(4)抽屜背板由原來的注塑部分改為鋼板加工制造，抽屜的主連接器仍為插片。電纜適配器型號根據側出線或后出線變化。

(5)可選的次級連接器型號是JC-16。正常使用16位就足夠了，接觸可靠，接觸容量大，接線方便，使測量、測量、控制和信號準確。

(6)用簡單的定位聯鎖機構取代原有機構，降低了成本，增加了可靠性，操作更加方便。

(7)當抽屜式饋線柜的寬度為600毫米或800毫米時，應采用后出線，并連接柜的后電纜。當寬度為1000毫米時，可以使用側面出線和側面電纜連接。

對進行上述調整和改進后，可以有效避免以前使用過程中產生的缺陷，從而使開關柜能夠更好地為高級用戶服務。
