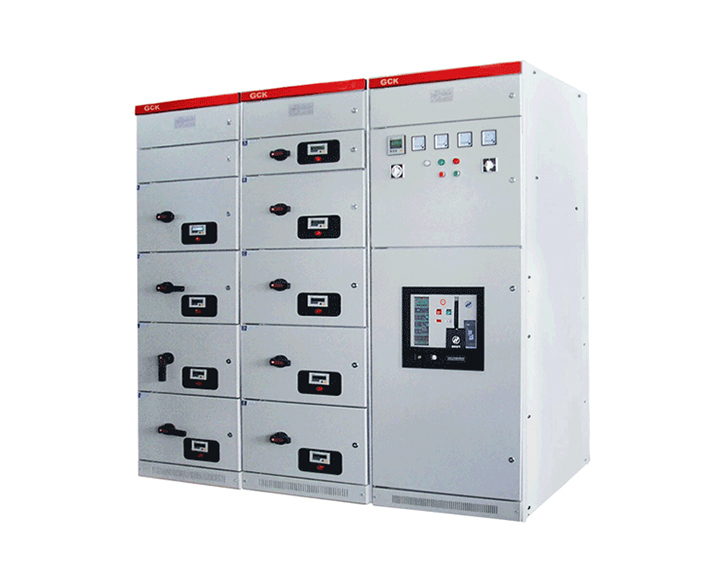

GCK型低壓抽出式開關柜(以下簡稱開關柜)適用于三相交流50，(60)Hz，額定電壓380(400)V，額定電流660(690)Vf 5000 A及以下的三相四線制和三相五線制發電系統。廣泛應用于電廠、變電站等通信中心、工礦企業、高層建筑、機場、車站碼頭、廣播電視等。它在發電、輸配電、電力轉換和電力消耗方面用作計算機和電動機控制中心。

本產品已通過國家質量認證中心的CCC認證。

使用環境

1.環境空氣溫度不高于+40℃，不低于-5℃，24小時內平均溫度不高于+35℃；

2.在+40℃時，環境空氣的相對濕度不得超過50℃，在較低的溫度(如90℃)下允許有較高的相對溫度，但應考慮到溫度變化可能會導致適度冷凝。

3.室內使用時，使用場所的高度不得超過2000米；

4.它應安裝在無劇烈振動和沖擊且不足以腐蝕電氣部件的地方。

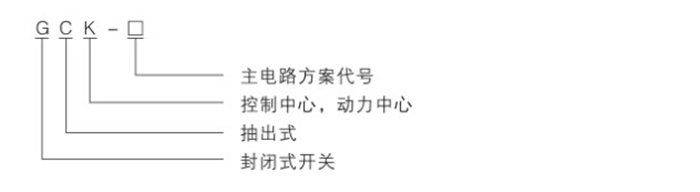

產品系列和主要規格

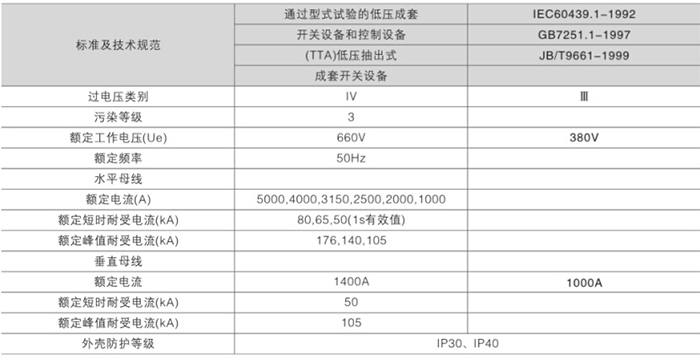

技術數據

主電路方案

該開關柜主電路方案有34組和47種規格，但不包括由于輔助電路控制和保護的變化而產生的方案和規格。

結構特點

1.開關柜基本骨架為組合裝配式結構，柜體框架整體結構由自攻螺釘緊固連接而成，完整的開關柜由門、隔板、密封板、支架、母線、抽屜和電氣元件等組成。由于GCK1的原框架采用GF28型材，該型材的鋼板相對較薄。此外，鍍鋅時，型材的一部分有死角，這大大縮短了機柜的使用壽命。同時，考慮到整體結構的標準化等因素，我公司大膽改進，采用25毫米模數、2毫米厚鋼板折彎的C型異形型材。此外，組裝時，采用所有剛性更強的自攻螺釘，使組合更加靈活方便，使用壽命更長。

2.開關柜采用模塊化設計，將機柜分為三個區域。頂部是總線區域，前部是電氣區域，后部是電纜出口區域。電氣區和電纜區用鋼板隔開，保證線路正常運行，有效防止故障擴大。當電氣元件從機柜中拉出時，機柜中的帶電體不會暴露出來，這對用戶來說更安全、更可靠。對于饋電機柜，機柜的寬度為600毫米，較多可安裝9或18個饋電電路。(18個饋電電路僅適用于容量低于63A的負載單元)

3.根據開關柜的使用特點，可分為受電柜、電腦柜(電源中心)、塑殼柜(電機控制中心)和電容補償柜。

4.相同功能單元的抽屜可以互換。出現故障時，可將該單元拉出，并可插入備用抽屜來傳輸電力，從而大大縮短了因故障而斷電的時間，提高了設備的可靠性。

5.開關柜可設計成固定柜和抽屜柜的混合型，或者兩者都可以設計成抽屜式，既保留了固定柜的簡單、實用和低廉的價格，又具有體積小、功能強、更換方便等優點。

6.為了保證維護人員的操作規程和人身安全，開關柜設有機械聯鎖機構，抽屜單元和門、主開關均設有機械聯鎖機構，使其使用更加可靠。

7.開關柜抽屜高度分為四種標準尺寸，即1 /2單元、1單元、2單元和3單元。它結構輕巧，裝配方便，布局合理，有工作、測試和隔離三個位置。

8.開關柜 N和聚乙烯電線位于機柜的背面和底部。PE線與機柜框架連接，不僅使引出電纜的連接更加方便，而且使接地更加可靠。

9.在不降低防護等級的情況下，通風系統設置在頂部以及開關柜的上下通風門上。

電路元件選擇

開關柜內部元件主要是技術性能指標先進的電氣元件，或引進技術，在中國大規模生產。

1.總開關

對于630A及以上的進線和饋電開關，主要選用TGW45系列或HSW1、CM1(2)、CW1(2) RMW1系列。同時，根據用戶需要，也可選擇進口的MT系列、E系列或NZW系列。

對于低于2.630A的饋電線和電機控制器，主要選擇CM1系列和高速M(fèi)1系列。同時，也可根據用戶需要選擇進口NS系列和t系列塑殼斷路器。

3.交流接觸器主要是B或A系列、LC1系列和3TB系列接觸器，以及與之配套的熱斷路器和聯鎖機構。

4.電路交叉電流器件有ALH系列、BH系列、SDII系列和LMZ1系列。

5.保險絲應為NTOO系列，具有高分?jǐn)嗄芰Α?/p>

外形尺寸和安裝

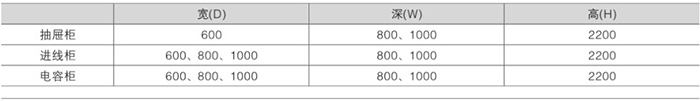

外形尺寸
