KYN高壓開關柜(出線柜)結構

KYN高壓開關柜由固定柜和真空斷路器手車組成。就開關柜而言，進線柜或出線柜是基本柜方案，也有衍生方案，如母線分段柜、計量柜、變壓器柜等。此外，還計劃配置固定負載開關、真空接觸器手柄、隔離手柄等。本章以出線柜(如圖1所示)為例說明KYN開關柜結構:外殼隔斷、面板、斷路器室、斷路器手車、母線室、電纜室、低壓室、聯鎖/保護等。

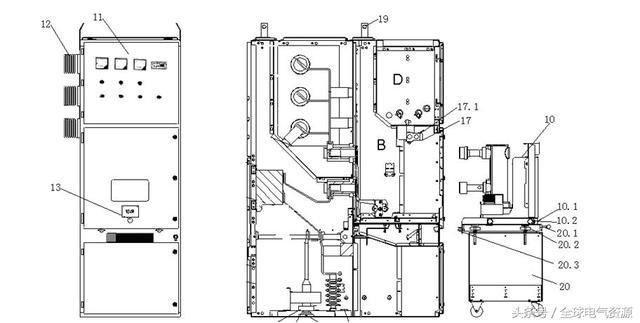

圖1進出柜基本結構剖視圖

a、母線室b、斷路器室c、電纜室d、低壓室

1.母線2、絕緣子3、靜觸頭4、觸頭盒5、電流互感器6、接地開關7、電纜端子8、避雷器9、零序電流互感器10、斷路器手車10.1、滑動手柄10.2、鎖緊鍵(與滑動手柄相連)11、控制保護單元12、穿墻套管13、螺桿機構操作孔14、電纜夾15.1、電纜密封圈15.2、連接板16、接地桿17、二次插頭17.1、聯鎖桿18、泄壓板19、吊耳

1.外殼和隔板

0+殼和隔板采用優質鋼板制成，具有很強的抗氧化性和耐腐蝕性，比普通低碳鋼板具有更高的剛度和機械強度。卸壓板安裝在三個高壓室的頂部。當內部故障發生時，高壓室內的氣壓升高。由于柜門已被可靠密封，高壓氣體將會爆裂并釋放壓力。

松開板子。相鄰的開關柜被各自的側板隔開，機柜后面還有一個空氣緩沖層，可以防止開關柜被故障電弧熔化。低壓腔室D被組裝成與高壓區分開的獨立隔室。隔板將斷路器室B和電纜室C隔開。即使斷路器手車移開(此時百葉窗會自動關閉)，也可以防止操作人員接觸母線室A和電纜室C中的帶電部件?？梢酝ㄟ^拆除緊固螺栓來拆除水平隔板，以便于安裝電纜密封端子。

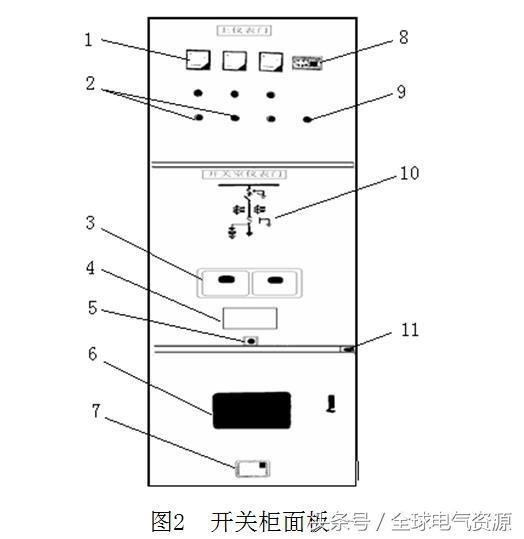

2.開關柜面板

開關柜面板分為兩部分:儀表門和開關儀表門。儀表門主要完成儀表檢測、帶電檢測、信號燈監控和就地電氣操作；開關儀表門主要完成開關接地開關的就地機械操作。

儀器；2電磁開關按鈕；3機械開關按鈕；4個著名品牌；5螺絲機構手柄插座；6觀察窗；7機柜照明開關；8高壓現場顯示；9指示燈；10電氣接線圖；11接地開關操作插頭

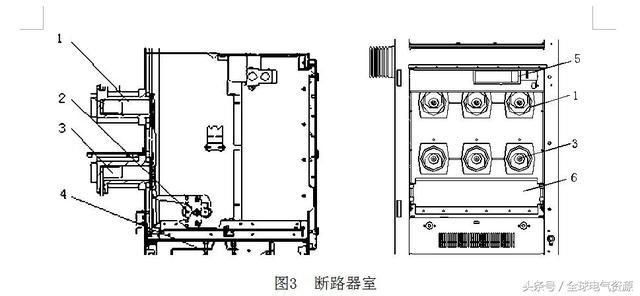

3.斷路器室

斷路器手車安裝在帶導軌的斷路器室B中，可在操作和測試(隔離)的兩個不同位置之間移動。當手車從操作位置移動到測試(隔離)位置時，快門將自動覆蓋固定觸點，反向操作將打開。手車可以在開關柜時關門操作，手車的位置、手車的開/關按鈕、開/關狀態指示器和儲能/釋放狀態指示器可以通過門上的觀察窗看到。

1.上接觸座；2.門提升機構；3.下接觸座；4接地母線；5個航空插座；6閥門

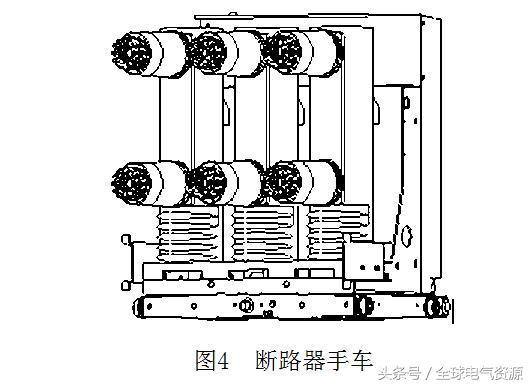

4.斷路器手車

手推車可以手動移動?？蚣苡珊辖痄摪褰M裝而成，可配備斷路器和其他設備。帶有彈簧接觸系統的接觸臂安裝在斷路器的極上，當手車插入運行位置時，作為電氣連接。開關柜之間的手車信號、保護和控制線通過控制線插頭(航空插頭)連接。手車一插入開關柜就固定在測試(隔離)位置，并可靠地連接到開關柜的接地系統。通過觀察窗或安裝在低壓室面板上的手車電氣位置指示器可以看到手車的位置。

除了真空斷路器，手推車還可以配備真空接觸器、隔離裝置和計量設備。

5.公共汽車房

母線從一個開關柜引向另一個開關柜，并由分支母線和套管固定。矩形分支母線直接用螺栓固定在主母線上，沒有任何連接夾。所有母線和分支母線都覆蓋有熱收縮套管。套管板和套管隔離柜與柜之間的母線，具有支撐作用。對于大的電應力開關柜來說，通常需要這種支持。

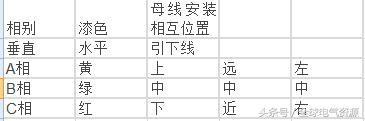

表1總線位置序列的對應關系

6.有線電視室

電流互感器和接地開關安裝在電纜室的后部。避雷器也可以安裝在電纜室。電纜室門打開時，有足夠的空間供施工人員進入機柜安裝電纜(較多可并聯6根電纜)。電纜入口處覆蓋的底板可由非磁性不銹鋼板制成，可開槽，便于現場施工。底板中穿過一次和二次電纜的變徑密封圈的開口應適合已安裝的電纜，以防止小動物進入。對于高濕度的電纜溝，建議在開關柜時用防火泥漿和環氧樹脂密封。

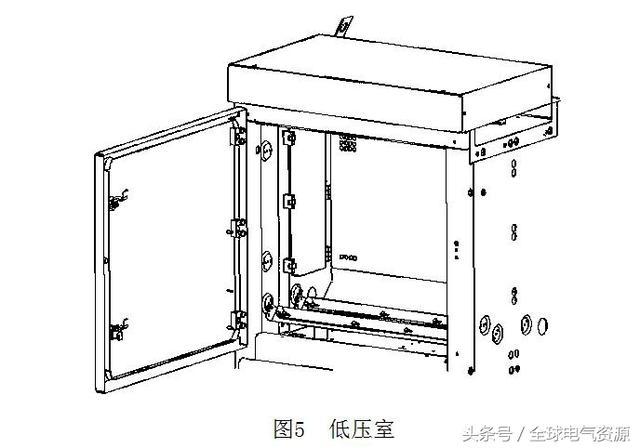

7.低壓室

開關柜輔助部件安裝在低壓房間和門上?？刂凭€槽有足夠的空間和蓋板。左線槽用于引入和引出機柜之間的連接。右線槽用于敷設開關柜內部連接。低壓室的側板上設有控制線交叉孔，以控制電源的連接。接線盒座可以向上旋轉，以輔助安裝開關、線路和控制線。

8.聯鎖/防誤操作保護

開關柜有一系列聯鎖裝置，從根本上防止可能造成嚴重后果的危險和誤操作，從而有效地保護操作人員和開關柜,聯鎖裝置的功能如下:

(1)當斷路器和接地開關處于斷開位置時，手車可以從測試/隔離位置移動到操作位置。在這種斷開狀態下，手車也可以反向移動(機械聯鎖)。

(2)只有當手車完全處于測試或操作位置時，斷路器才能閉合(機械和電氣聯鎖)。

(3)當手車處于無控制電壓的測試或操作位置時，斷路器不能接通，只能手動斷開(電氣聯鎖)。

(4)當手車處于運行位置時，控制線插頭被鎖定，不能拔出(機械聯鎖)。

(5)當手車處于測試/隔離位置或移開時，接地開關可以接通(機械聯鎖)。

(6)當接地開關閉合時，手車不能從測試/隔離位置移動到操作位置(機械聯鎖)。

(7)手車或接地開關操作機構上可安裝附加聯鎖裝置，如鎖定電磁鐵。

KYN高壓開關柜斷路器手車位置介紹

斷路器手車位置包括:工作(操作)位置、測試(隔離)位置、工作位置和測試位置之間以及維護(拆卸)位置。

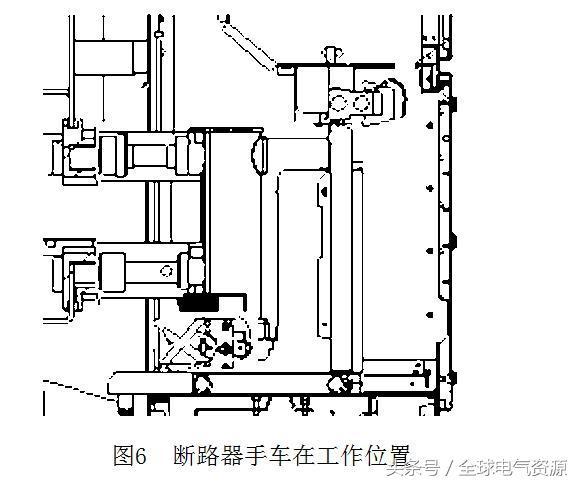

1.工作位置，如圖6所示:

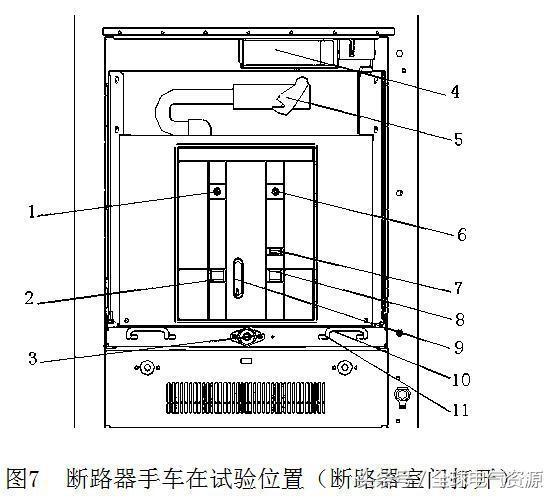

2.測試位置，如圖7所示:

1.機械開啟按鈕2、儲能狀態指示器3、螺桿機構手柄插座4、控制線插座5、控制線插頭6、機械關閉按鈕7、機構操作號8、機械開關位置指示器9、儲能桿(手動機構所需)10、接地開關操作機構11和滑動手柄

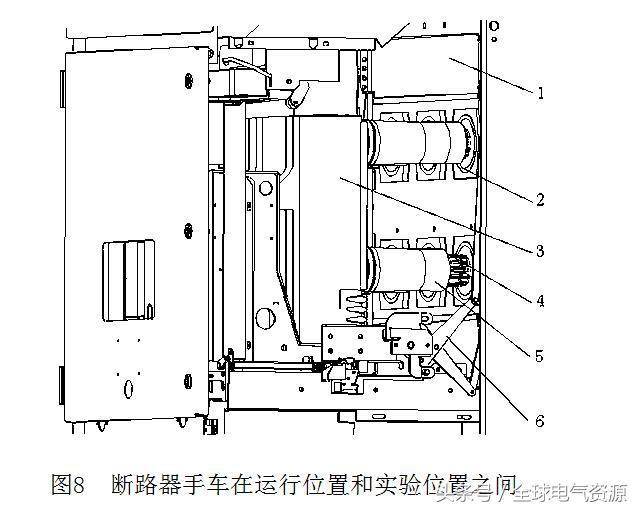

3.在工作位置和實驗位置之間，如圖8所示:

1、閥門2、觸頭盒3、斷路器手車4、梅花觸頭5、觸頭臂6、門升降機構

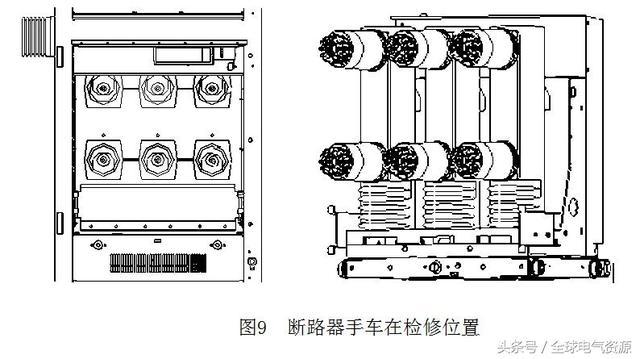

4.維護位置，如圖9所示:
