高壓開關柜當你長時間處于潮濕環境中會發生什么？最近，一位客戶向賽普拉斯報告，他們的變電站常年處于潮濕環境中，平均濕度超過60%，高壓開關柜的母線室、電纜室和斷路器室的結露現象非常嚴重，斷路器室內有明顯的積水現象。目前，由于濕度問題，在開關柜發生了爆炸事故。

事故歷史

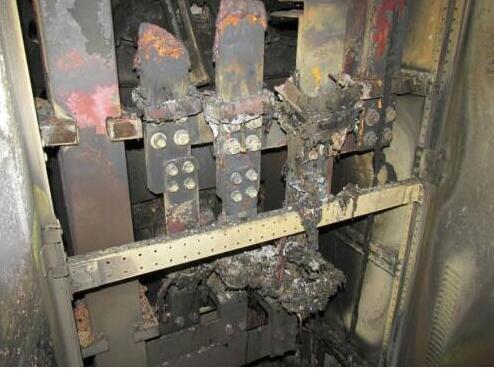

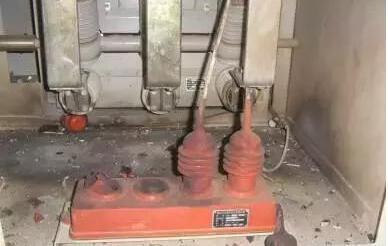

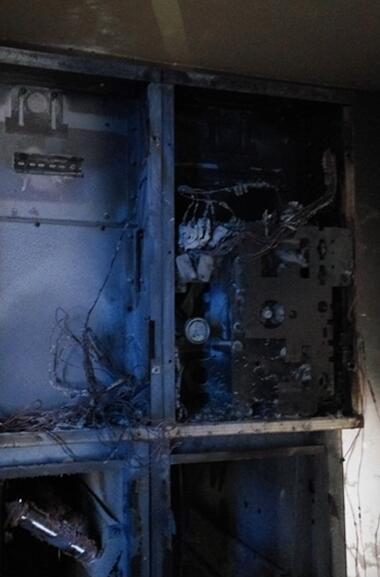

2018年8月3日16: 10，站內值班監控人員發現一臺110千伏變電站1主變低后備保護動作，跳閘主變低壓側201開關，10kV I母失電。他們告知運行維護人員，現場檢查發現10kV264開關柜燒毀。在維修人員現場處理263開關柜的過程中，18: 41 10kV二次母線上的272開關柜發生爆炸，2號主變后備保護動作低跳202開關，10kV二次母線失電。2018年8月4日3: 52，10kv二段母線故障點隔離完成。當調度命令10kv二段母線恢復運行時，10kV273開關柜發生爆炸，2號主變低后備保護動作再次跳閘202開關。檢查發現爆炸發生在三組開關柜內，內部損壞嚴重。柜內有許多部件，包括絕緣支柱、穿墻套管、觸頭盒、母線、靜觸頭擋板、二次接線槽板、電纜倉庫防火板等。都有不同程度的凝結現象。

開關柜爆炸事故分析

開關柜絕緣老化，性能下降，擊穿放電引起相間短路故障，是開關柜爆炸的直接原因?，F(xiàn)場檢查264開關柜開關上的觸頭盒根部連接排保險絲，設備的相鄰部分損壞最嚴重；272開關柜開關上的動觸頭和觸頭盒損壞最嚴重；273開關柜母線和周圍隔板損壞最嚴重。故障是由母線之間的絕緣擊穿引起的。三次爆炸都是由相間絕緣擊穿或接地引起的。

絕緣件受潮和產品質量差是絕緣件性能下降的主要原因。檢查發現，機柜中的大多數設備都有冷凝，爆炸開關柜中的其他未受損組件也有不同程度的冷凝，其中一些仍然非常嚴重。由于絕緣的防潮能力有限，防潮絕緣的絕緣電阻隨著運行時間的延長而逐漸降低，從而失去了絕緣能力。同時，在降低絕緣容量的過程中，會發生局部放電。局部放電還會導致絕緣的絕緣容量進一步降低，從而加速絕緣事故的發生。

開關柜潮濕原因分析

從這一事故案例中可以看出，空氣濕度對室內開關柜的運行有很大的影響，在嚴重的情況下，柜內部件表面的冷凝會導致絕緣降低、設備損壞甚至事故。開關柜內部濕度相對較高，冷凝是由以下因素引起的:

(1)夏季雷暴較多，11+開關室一般裝有百葉窗通風散熱。這種設計使得當開關室的門窗關閉時，室內和室外空氣能夠連通，允許室外潮濕空氣進入開關室。

(2)電纜溝堵塞因材料老化、施工工藝等原因損壞脫落。當市政排水水位因暴雨而不暢時，水將倒流至變電站。由于開關柜底部的堵塞不能完全密封，電纜溝中積聚的水會產生水蒸氣，從開關柜底部進入機柜。

(3)由于開關柜為密封結構，沒有通風口，進入柜體的水蒸氣不能排出，一般會聚集在柜體的上部空間，即母線倉，在柜體內表面或較低溫度下的絕緣表面形成冷凝。此外，開關柜內部部件表面污垢也是冷凝形成的條件之一。

開關柜濕度控制措施

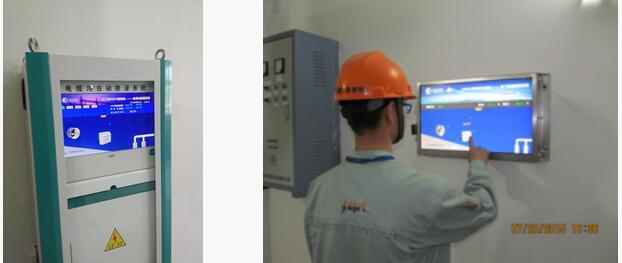

1.在雷雨季節，室外電纜溝積水是一種非常常見的現象，可以通過堵塞電纜溝來修復。電纜溝進入開關柜房間的墻體交接處可采取防水措施，防止室外水位回流到室內電纜溝。室內電纜溝與開關柜之間的堵塞可結合開關斷電的機會進行修復，可能進入濕氣的機柜底部可用阻燃材料進行堵塞。有條件的單位可以安裝電纜溝除濕系統。該裝置專為解決室內電纜半層/溝潮濕、積水等問題而開發的系統化自動控制除濕產品，能夠?qū)崟r集中監控和管理室內電纜半層、溝內水位、環境溫度和濕度。該裝置由智能控制單元、系統供電單元、供氣單元、除濕單元、排水單元、溫濕度采集單元、數據記錄單元、視覺觀察單元和故障報警單元組成。溫濕度傳感器多點布置，水位傳感器實時監控，采用串行數據采集和數據記錄，數據通過標準的RS485通信接口傳輸?shù)竭h程監控平臺。

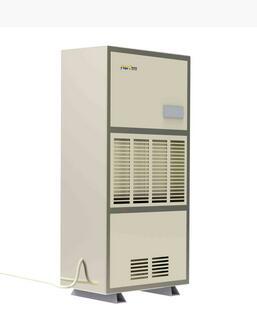

2.安裝工業除濕器。10kV開關柜一般配備保護裝置，要求環境溫度高。因此，大多數高壓開關柜房間都配有空調。然而，空調的除濕效果很差，尤其是在夏季吹冷空氣時，由于內外冷熱不均開關柜，可能會導致冷凝。因此，空調不能代替除濕器。建議在空氣濕度高的地區的配電室安裝合適功率的SEPRI-CS-L工業除濕器，并設置啟動值為45% ~ 55%，當空氣濕度大于啟動值時開始除濕。

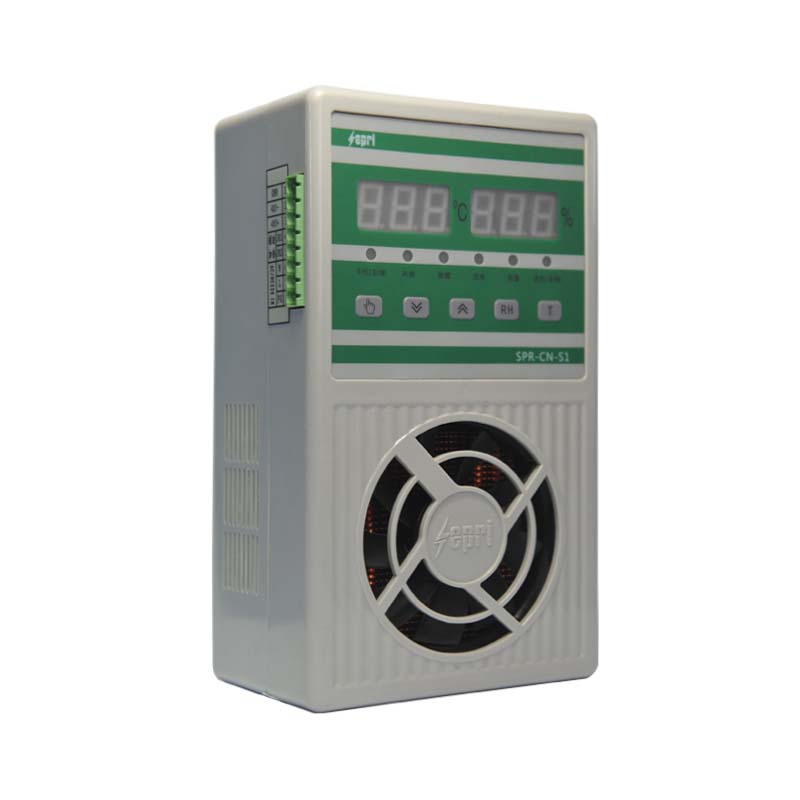

3.在開關柜中安裝SPR-CN-S1智能除濕機。原理是利用濕度傳感器監測開關柜內的濕度，當濕度達到啟動值時，SPR-CN-S1智能除濕機開始啟動，將開關柜內的濕空氣泵入SPR-CN-S1智能除濕機的冷凝室進行水氣分離，冷凝水通過排水管排至機柜外部。在機柜中安裝SPR-CN-S1智能除濕機可顯著降低開關柜的空氣濕度，但由于開關柜的結構緊湊，安裝時應考慮絕緣距離等因素，目前大部分安裝在開關柜下部的電纜箱中。

4.安裝開關柜高架除濕裝置

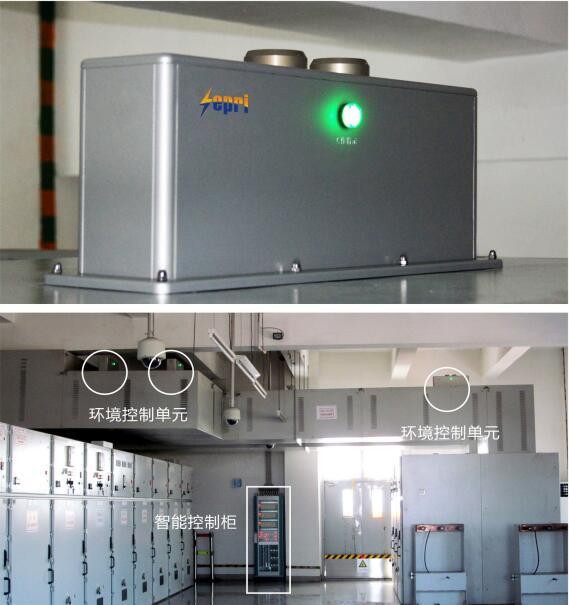

SEPRI-CS-DZ獨立頂部除濕裝置安裝在開關柜總線箱的頂部。高架除濕裝置采用微處理器控制技術。為動力設備內部空間緊湊、環境濕度高、溫差大而專門開發的高科技產品核心部分，致力于提高設備內部環境濕度，由智能控制單元和環境監測單元組成。該裝置可根據現場條件自動調節環境濕度，排出的水被霧化裝置強制蒸發，從而安全排出。該裝置用于母線橋等電力設備柜內空間布局緊湊的場合，需要外部安裝，需要自動除濕和防結露，同時該裝置可以在復雜的電磁場和各種惡劣的自然環境下長期使用。

5、雨天應對高壓室門窗、外墻進行檢查，要求墻體無滲漏，門窗密封良好，防止雨水或室外濕氣滲透。對于裝有百葉窗的高壓開關室，可在百葉窗上增加玻璃或?qū)⑵涓难b成可關閉的，百葉窗可在梅雨季節關閉以防止?jié)駳馇秩?；在正常天氣下，打開百葉窗以確保高壓室內的通風和散熱。如果條件允許，可以安裝一個自動開窗器來實現遙控開窗和關窗。

6.加強變電站高壓開關室的運行維護管理。一方面，在雨天，運行維護人員應檢查檢查站內水泵運行是否正常，電纜溝內是否有積水，室內除濕機是否工作正常。另一方面，運行維護人員在日常進出配電室檢查時，應隨意關門，并定期檢查和記錄室內溫度和濕度值。

除了對高壓開關室進行除濕和水分管理之外，定期對開關柜的設備進行壓力測試，使用質量較好的絕緣件，并繞過觸頭盒連接排，可以防止開關柜絕緣故障的發生。

摘要

為了防止變電站高壓開關柜的絕緣故障，一方面要注意開關室內的濕度問題，采取各種措施降低濕度，消除隱患。另一方面，設備運行維護單位應透徹理解開關柜的內部結構原理，并與設計、基礎設施建設和維護等各部門共同分析，探討如何從根本上防止開關柜的絕緣故障，提高設備健康水平，確保變電站的安全運行。
